Remplacer une manivelle de volet roulant : tringle, cardan et fixation à vérifier avant d’acheter
Une manivelle cassée ou qui tourne mal bloque vite l’usage d’un volet roulant. La réparation reste accessible, à condition de ne pas acheter la pièce au hasard. Avant de démonter, il faut identifier la tringle, le cardan, le type de fixation et les dimensions utiles. Ce repérage évite une pièce impossible à monter, une poignée qui bouge ou une manœuvre qui force.
Avant d’acheter : les compatibilités à vérifier

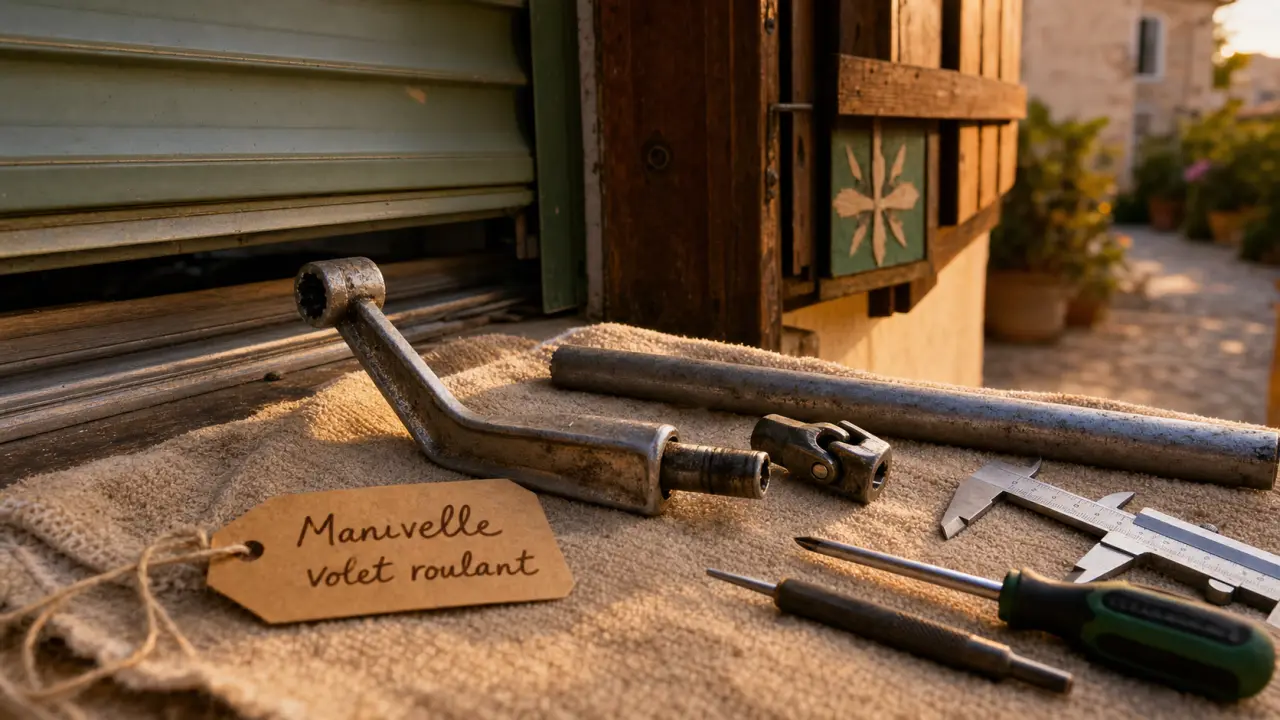

La manivelle d’un volet roulant n’est pas une pièce isolée. Elle relie votre main, la tringle oscillante, le cardan et le mécanisme placé dans ou près du caisson. Si un seul élément ne correspond pas, la nouvelle manivelle peut sembler correcte, mais rester inutilisable.
Observer la tringle : forme, longueur et diamètre
La tringle peut être ronde ou hexagonale. Cette forme doit correspondre à l’emboîtement de la poignée ou du cardan. Une tringle ronde ne se remplace donc pas automatiquement par une tringle hexagonale, sauf si l’ensemble des pièces associées reste compatible.
Mesurez ensuite la longueur de la tringle. Selon les configurations, elle peut mesurer de 1 à 3 m. Certains fabricants proposent des longueurs courantes : AMC Production annonce par exemple une longueur standard de 1300 mm, avec des alternatives en 1600 mm et 2000 mm. L’objectif n’est pas de choisir la plus longue, mais celle qui permet une manœuvre confortable sans heurter le mur, le rebord de fenêtre ou un meuble.
Le diamètre compte aussi. Prenez si possible le diamètre intérieur et extérieur avec un pied à coulisse, surtout si vous remplacez seulement la poignée de manivelle ou la tringle. Une différence minime peut suffire à créer du jeu ou à empêcher l’insertion.
Identifier le cardan en sortie de caisson
Le cardan de volet roulant relie le caisson à la manivelle. Il permet l’angle de manœuvre et transmet la rotation au treuil. Sur de nombreuses installations, on trouve une vis cruciforme au niveau du cardan en sortie de manivelle. Vérifiez son état : si le cardan est fendu, grippé ou ovalisé, remplacer uniquement la manivelle ne suffira pas toujours.
La compatibilité se lit pièce par pièce. Forme de tringle, perçage, diamètre, axe de rotation et type de fixation doivent correspondre. Si l’ensemble n’est pas aligné, la pièce force dès les premiers tours. Avant d’acheter, posez l’ancienne manivelle à plat et comparez les points de contact, pas seulement l’aspect général.
Vis ou goupille : reconnaître le bon système de fixation
Deux cas de figure reviennent le plus souvent : l’assemblage par vis ou par goupille. Cette distinction change la méthode de démontage, les outils nécessaires et parfois le choix de la pièce de remplacement.
La fixation par vis
Une poignée ou une tringle à visser se repère généralement par une petite vis visible, souvent cruciforme. Elle maintient la tige dans son logement ou bloque la poignée sur l’axe. Le démontage est simple : on dévisse, on retire l’élément, puis on remonte la nouvelle pièce en serrant sans excès.
Attention toutefois aux vis anciennes : si l’empreinte est abîmée ou si la vis est rouillée, utilisez un tournevis bien adapté pour éviter de la foirer. Une pince plate peut aider à maintenir la pièce, mais il ne faut pas écraser la tringle.
La fixation par goupille
Une poignée à goupille comporte un petit axe traversant, parfois appelé goupille à frapper. Pour l’extraire proprement, un chasse-goupille et un marteau sont préférables. Le but est de pousser la goupille dans l’axe, sans taper directement sur la poignée ni tordre la tringle.
Ce système est fréquent sur certaines poignées de manivelle et demande un peu plus de précision. Avant de frapper, posez la pièce sur un support stable et repérez le sens de sortie. Si la goupille résiste fortement, mieux vaut appliquer une pression progressive plutôt que multiplier les coups.
| Élément à vérifier | Ce qu’il faut regarder | Risque en cas d’erreur |
|---|---|---|
| Fixation | Vis cruciforme ou goupille traversante | Pièce impossible à démonter ou à fixer |
| Tringle | Forme ronde ou hexagonale | Emboîtement incompatible |
| Longueur | Distance utile entre cardan et poignée | Manœuvre inconfortable ou encombrante |
| Diamètre | Diamètre intérieur et extérieur | Jeu, blocage ou mauvais maintien |
| Cardan | État, angle, vis, usure | Rotation difficile malgré une manivelle neuve |
Préparer le remplacement sans abîmer le volet
La réussite se joue souvent avant le premier coup de tournevis. Prenez quelques minutes pour photographier l’installation, mesurer l’ancienne pièce et préparer l’outillage. C’est particulièrement utile sur les modèles anciens, où les standards peuvent varier.
Les outils utiles
Pour la plupart des remplacements, prévoyez un tournevis, une pince plate, un marteau, un chasse-goupille et un pied à coulisse. Un mètre ruban suffit pour la longueur de tringle, mais le pied à coulisse reste plus fiable pour les diamètres et les emboîtements.
Installez-vous volet à mi-course si possible, pour éviter une contrainte excessive sur le mécanisme. Ne démontez pas le treuil ni le caisson si le problème vient seulement de la poignée ou de la tringle. L’intervention doit rester ciblée.
Faut-il remplacer toute la manivelle ou seulement une partie ?
Il n’est pas toujours nécessaire de remplacer l’ensemble. Si seule la poignée de manivelle est cassée, vous pouvez chercher une poignée à visser ou à goupille compatible. Si la tringle est tordue, mais que le cardan est sain, une tringle seule peut suffire. En revanche, si la rotation accroche au niveau du cardan ou si la fixation est déformée, une manivelle complète sera souvent plus cohérente.
Le bloqueur de manivelle peut aussi être remplacé séparément lorsqu’il ne maintient plus la tringle contre le mur. Ce petit accessoire n’actionne pas le volet, mais il améliore le confort et évite que la manivelle cogne ou pende.

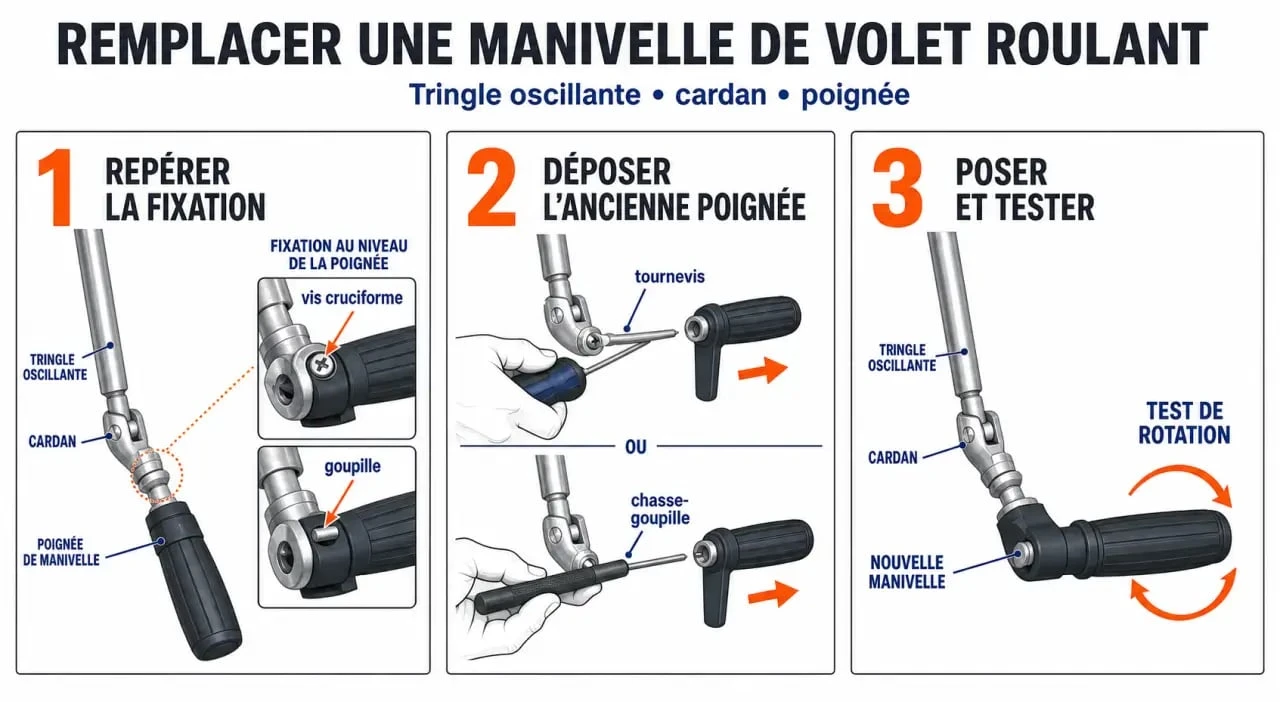

Changer la manivelle étape par étape
Une fois la pièce compatible choisie, le remplacement suit une logique simple : retirer l’ancienne fixation, désassembler la pièce usée, installer la nouvelle, puis tester la manœuvre sans forcer.
1. Démonter l’ancienne manivelle
Repérez d’abord le point de fixation. S’il s’agit d’une vis, dévissez-la soigneusement puis tirez la tringle ou la poignée dans l’axe. Si vous voyez une goupille, placez le chasse-goupille bien en face et frappez doucement au marteau jusqu’à l’extraction.
Évitez les mouvements de torsion. Une tringle de manivelle se retire généralement dans l’alignement de son logement. Si elle résiste, vérifiez qu’une seconde fixation n’est pas présente ou que la pièce n’est pas bloquée par la peinture, l’oxydation ou une déformation.
2. Présenter et aligner la nouvelle pièce
Avant de fixer définitivement, faites un montage à blanc. Insérez la tringle dans la poignée ou le cardan, vérifiez que le perçage tombe en face et que la rotation est fluide. Si le trou de goupille ou de vis n’est pas aligné, ne percez pas immédiatement : la pièce choisie peut simplement ne pas correspondre à l’ancien montage.
La poignée peut être en forme de S, droite ou articulée selon les modèles. Ce choix joue sur le confort, mais il doit rester compatible avec la course de rotation et l’espace disponible autour de la fenêtre.
3. Fixer, serrer et tester
Pour une fixation à vis, serrez fermement, sans écraser le tube ni bloquer l’articulation. Pour une fixation à goupille, insérez la nouvelle goupille dans l’axe et frappez progressivement jusqu’à ce qu’elle soit bien en place.
Testez ensuite le volet sur quelques tours, d’abord lentement. La manivelle ne doit pas craquer, sauter, frotter contre le mur ni tourner dans le vide. Si le mouvement force, arrêtez-vous : le problème peut venir d’un mauvais alignement, d’un cardan fatigué ou du treuil, et non de la manivelle elle-même.
Choisir la bonne pièce de rechange et éviter les erreurs courantes
Pour acheter la bonne manivelle de volet roulant, partez toujours de l’ancienne pièce. Les pages de pièces détachées proposent souvent plusieurs variantes, parfois avec un large choix : la page catégorie de Tout pour les volets affiche par exemple 45 article(s), avec une plage visible 1-32. Ce choix est utile, mais il rend les mesures indispensables.
- Conservez l’ancienne manivelle jusqu’à réception de la nouvelle pour comparer la forme, la longueur et le système de fixation.
- Ne choisissez pas seulement la couleur : blanc, gris ou aspect métal ne garantissent aucune compatibilité mécanique.
- Vérifiez le type de poignée : les deux types les plus courants sont à goupille ou à visser.
- Contrôlez le cardan avant de conclure que la manivelle est seule responsable.
- Évitez de forcer si l’emboîtement ne se fait pas naturellement.
Sur un volet très ancien, prenez davantage de précautions. Certains assemblages ont pu être modifiés au fil des réparations, avec une tringle retaillée, une poignée remplacée ou un perçage repris. Dans ce cas, mesurer précisément vaut mieux que commander un modèle seulement ressemblant.
Enfin, si vous êtes locataire, signalez la casse au propriétaire ou au gestionnaire avant d’intervenir sur une installation qui ne vous appartient pas. Pour un volet motorisé reconverti, un mécanisme très dur ou un caisson difficile d’accès, l’avis d’un professionnel peut éviter d’aggraver la panne. Dans la plupart des cas, remplacer une manivelle reste une réparation rapide, économique et réalisable avec les bons repères.
